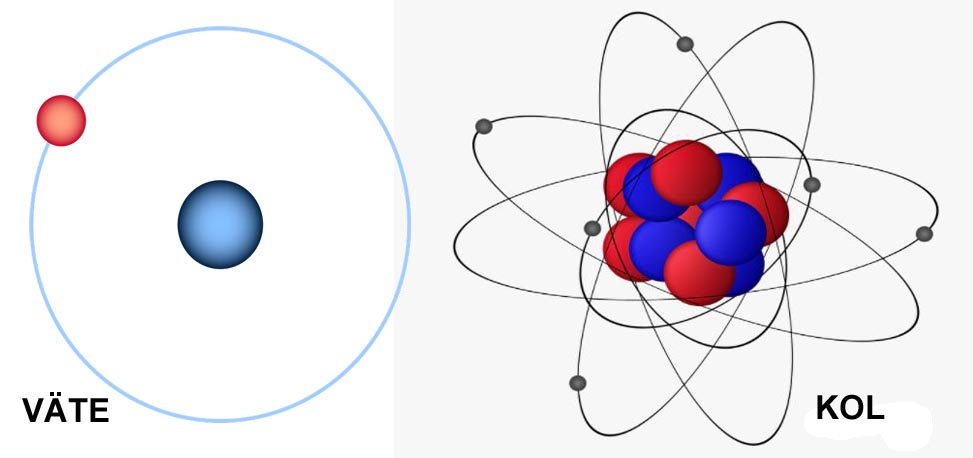

Figur 1. Uppbyggnaden av atomerna för väte och kol
Fysikaliska data:
VÄTE är universums enklaste grundämne, vars atom har en kärna av endast en proton runt vilken en elektron cirkulerar. Kosmisk strålning består huvudsakligen av protoner, som är positivt laddade. Solen, Jupiter och Saturnus består mest av väte.
Dess atom-massa är 1. Vätgasens molekyler består av två atomer med massan 2.
KOL är basen för de föreningar som gör livet möjligt. Dess kärna har 6 protoner och 6 oladdade neutroner, massan 12. Antalet elektroner är detsamma som antalet protoner. Olika isotoper har fler neutroner, ex-vis kol-14 med 8 neutroner.
Koldioxidens molekyl består en kolatom och två syreatomer, vardera med massan 16, totalt blir massan 44.
Vätgas som bränsle
Vid atmosfärstryck behövs 3 m³ vätgas för att ge lika mycket energi som en liter bensin. Det skiljer alltså en faktor 3.000.
Figur 2. Fyllstation för vätgas med tuber för högt tryck
Vätgas lagras och transporteras vid mycket höga tryck, 700 – 900 bar. Det kräver tryck-kärl med tjocka väggar. Tjockleken måste öka proportionellt till diametern. Därför används relativt smala tuber. De blir ändå mycket tunga. En standard gasflaska för syrgas vid 200 bar har dimensionerna Ø 230 x 1.600 mm, 50 liter, vilket räcker för 10 m³ gas vid atmosfärs-tryck. Den väger 65 kg tom. Fyrdubblar man trycket, så att den håller 40 m³ vätgas, kan vikten uppskattas till 200 kg, vilket då ger energi motsvarande 13 liter bensin.
Komprimering till dessa höga tryck innebär betydande energiförluster.
Vätgasens molekyler är så små att de kryper igenom vanlig stålplåt. Särskilda legeringar måste användas.
Alternativt kyls gasen till – 253 ºC, då den blir vätska med volymvikten 0,07 kg/liter. Det kräver superisolerade tankar, vanligen dubbelväggiga behållare med vakuum mellan dem. De behöver bara klara 5 à 10 bar, med tunnare plåt, men de blir ändå tunga. För att behålla temperaturen förångas litet av vätskan kontinuerligt. Det är därför ingen lösning för personbilar, som står parkerade mer än de är i drift.
Förluster sker vid varje överföring mellan behållare och slangar, etc. hela vägen från produktion till förbrukning. Förlusterna blir betydande. Dessutom är det en stor energiförlust att kyla ner så djupt.
Explosionsrisk
Eftersom gasen så lätt läcker igenom olika material, måste alla anläggningar klassas som explosionsfarliga och utföras enligt de säkerhetsbestämmelser som gäller.
Alla steg i produktion och distribution ger betydande förluster, vilka uppskattas i posten ‘Sverige “går före” och Tyskland går efter oss‘. Skall vindkraft användas för produktionen, måste möllor till med en märkeffekt, som är 10 à 20 ggr den effekt man vill ha ut av vätgasen.
Det ger orimliga kalkyler för alla vid sunda vätskor.
+ – + – + – +
